產品簡介：
TM陶瓷真空過濾機集機電、微孔陶瓷、超聲技術為一體，依靠真空吸力和毛細作用實現固液分離的新型、節能過濾設備。廣泛應用于礦山、冶金、化工、環保等行業。
特點：
★高真空度（真空度0.09～0.098MPa），濾餅水分低。
★濾液含固量<50ppm?？煞磸?fù)利用，減少排放。<>
★與傳統過濾設備相比能耗節省約90%以上，能耗低，運行成本低。
★與傳統陶瓷過濾機相比增加了濾餅洗滌，適用需洗滌的物料。
★采用PLC、微機結合自動閥門控制，自動化程度高，降低勞動強度。
★結構緊湊，占地面積小，安裝維護方便。
★采用先進的排液系統，可適合任何工況條件下使用。

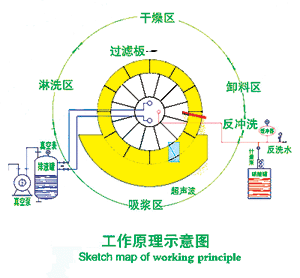

工作原理：吸漿區：工作時浸沒在料漿的過濾板在毛細作用下結合真空壓力，表面吸附成一層濾餅，濾液通過濾板進分配閥至排液罐。淋洗區：濾餅轉出料漿斗后，對濾餅進行噴淋洗滌。干燥區：濾餅繼續在高真空力的作用下脫水。卸料區：進入無真空的情況下，刮刀自動卸料。反沖洗：工業水或?yàn)V液通過分配閥進入陶瓷板由內向外進行清洗。清洗堵塞的微孔。在陶瓷板使用一個周期后，采用超聲波配合低濃度酸混合清洗，保持陶瓷板的使用。
設備選型：
|
型號面積 |
濾盤/圈 |
濾板數量/塊 |
槽體容積/M3 |
裝機功率/KW |
運行功率/KW |
主機（L×W×H/）/M |
|
TM-1 |
1 |
12 |
0.21 |
3.5 |
2.0 |
1.6×1.4×1.5 |
|
TM-4 |
2 |
24 |
1.0 |
7.0 |
3.0 |
2.4×2.5×2.1 |
|
TM-6 |
2 |
24 |
1.2 |
7.0 |
6.0 |
2.4×2.9×2.5 |
|
TM-9 |
3 |
36 |
1.7 |
9.0 |
7.0 |
2.7×2.9×2.5 |
|
TM-12 |
4 |
48 |
2.2 |
11.0 |
7.5 |
3.0×2.9×2.5 |
|
TM-15 |
5 |
60 |
2.7 |
11.5 |
8.0 |
3.3×3.0×2.5 |
|
TM-21 |
7 |
84 |
4.0 |
13.5 |
9.0 |
4.6×3.0×2.6 |
|
TM24 |
8 |
96 |
4.5 |
16.5 |
10.5 |
4.9×3.0×2.6 |
|
TM-27 |
9 |
108 |
5.0 |
17.0 |
11.0 |
5.2×3.0×2.6 |
|
TM-30 |
10 |
120 |
5.5 |
17.5 |
11.5 |
5.5×3.0×2.6 |
|
TM-36 |
12 |
144 |
7.0 |
23.0 |
16.0 |
6.6×3.0×2.6 |
|
TM-45 |
15 |
180 |
8.5 |
25.0 |
19.0 |
7.5×3.0×2.6 |
|
TM-60 |
15 |
180 |
12.5 |
33.0 |
22.0 |
7.5×3.3×3.0 |
|
TM-80 |
20 |
240 |
16.2 |
40.0 |
24.0 |
9.0×3.3×3.0 |
|
TM-102 |
17 |
204 |
18.5 |
53.0 |
35.0 |
8.8×3.6×3.3 |
|
TM-120 |
20 |
240 |
20 |
60.0 |
40.0 |
9.7×3.6×3.3 |
|
TM-150 |
25 |
300 |
24 |
75.0 |
47.0 |
11.2×3.6×3.3 |

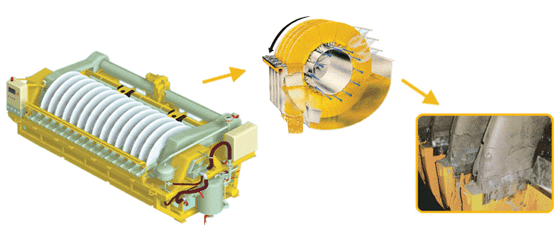

陶瓷過濾機效果圖
主要部件：過濾板、主機、氣水混合恒壓反沖洗系統、控制系統
白剛玉陶瓷 板碳化硅陶瓷板
過濾板源自國際SUNNY公司無機膜專利技術。
1.骨架密度大、膜層強度高、耐磨耐壓耐腐蝕。
選用電熔白剛玉經500T液壓機梯度成型、1430℃整體燒結，耐壓可達8bar。
2.開孔率高、生產能力大；過濾精度高、真空能耗低。
材質精細、整體復合，不使用膠粘結，透水性好、開孔率達92%；采用1800目超細白剛玉噴膜預涂層工藝，毛細作用好、真空能耗低。
3.再生方法多，使用壽命大大延長。
可使用高溫高壓、有機溶劑等清洗，再生效果好，使用壽命長。
控制系統
采用計算機控制系統或觸摸屏結合PLC控制，進料、過濾、清洗、配酸、均采用自動控制、攪拌、主軸減速機均采用變頻控制，可實現一人多機操作，自動化程度高、操作簡單方便、安全可靠。
氣水混合恒壓反沖洗系統（專利）
濾液再生系統采用精密過濾器過濾，環保節能。
采用恒壓供水系統穩定清洗，安全可靠。
采用超聲波結合化學清洗劑聯合清洗陶瓷板，有力保證陶瓷板高效使用。
自動配酸，減少勞動強度和危險性。
應用范圍
目前已廣泛應用于礦山有色金屬、稀有金屬、黑色金屬，非金屬等精礦及尾礦脫水，化工行業氧化物、電解渣、浸出渣、爐渣的脫水及環保污水污泥廢酸處理等。物料細度從-200到-450目以及各種超細物料。
|
礦種
|
粒徑分布
|
給料濃度
|
處理量kg.(m2h)-1
|
濾餅水分%
|
|
金精礦
|
-200～-325目
|
50～60
|
900～1500
|
6.5～11.5
|
|
金尾礦
|
-200～-400目
|
45～60
|
400～600
|
13～16
|
|
銅精礦
|
-200～-325目
|
45～60
|
600～900
|
6.5～12
|
|
鐵精礦
|
-200～-325目
|
40～60
|
850～1500
|
6～10
|
|
鋅精礦
|
-200～-325目
|
50～60
|
750～900
|
6.5～12
|
|
鉛精礦
|
-200～-400目
|
50～65
|
650～800
|
10～12
|
|
鋁土礦
|
-200～-325目
|
50～60
|
350～450
|
10.5～12
|
|
鉛鋅尾礦
|
-200～-325目
|
50～65
|
350～550
|
12～16
|
|
氰化渣
|
-325～-450目
|
50～60
|
350～550
|
21～24
|
|
硫精礦
|
-200目占80%
|
50～65
|
350～790
|
8～12
|
|
鎳精礦
|
-200～-325目
|
55～60
|
300～600
|
10～12
|
|
精煤
|
-200目占80%
|
50～65
|
550～930
|
18～20
|
|
氧化鋅
|
-200目占75%
|
55～65
|
620～1200
|
8～12
|
|
螢石粉
|
-200目占60%
|
55～65
|
750～900
|
8～12
|

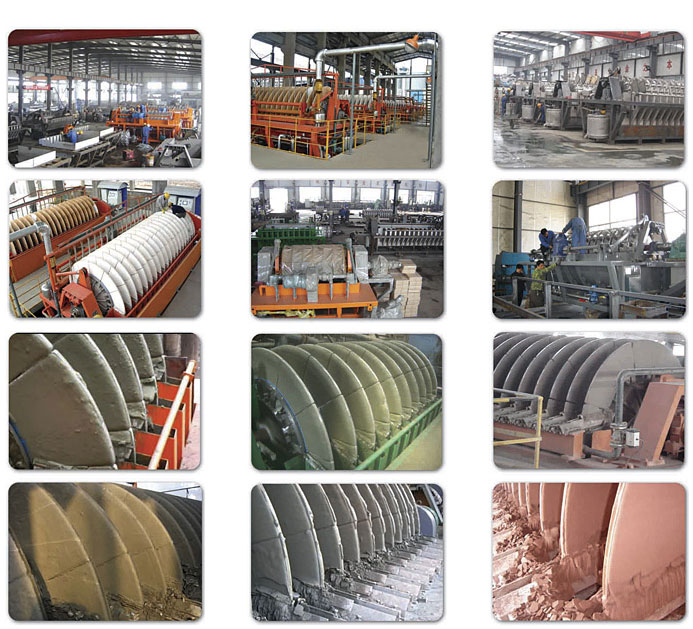

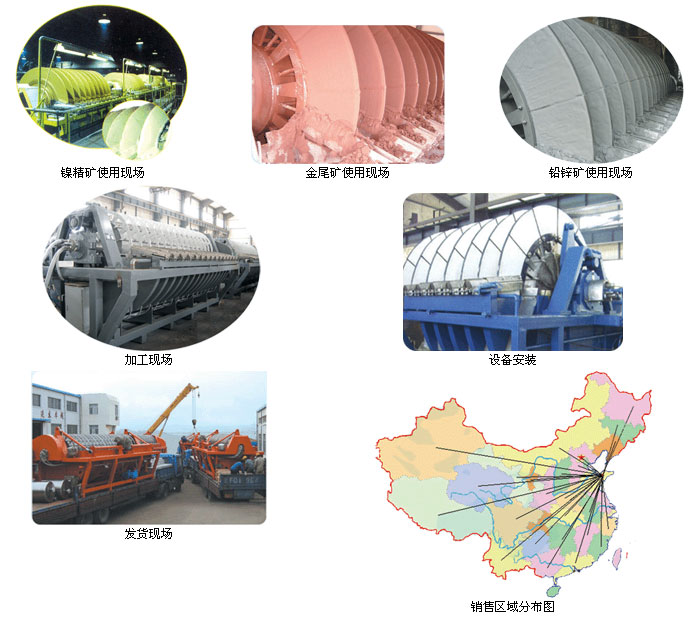

加工安裝現場及使用現場
設備使用現場
